zenon3D功能使用方法

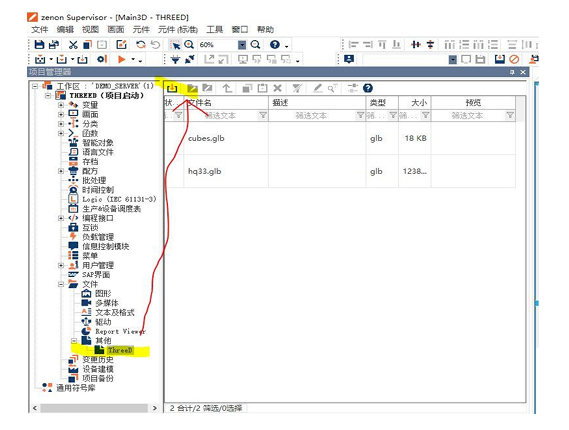

第一、将.GLB格式的文件导入进zenon

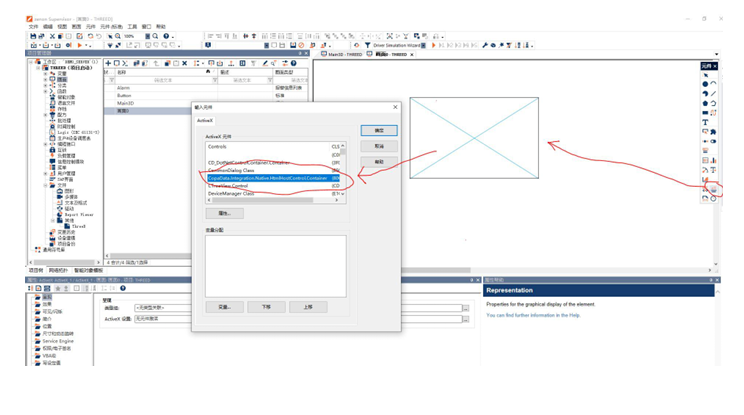

第二、在画面里添加ActiveX的控件，在控件列表里选择：Copadata,Integration.Native.HtmlHostControl.Container

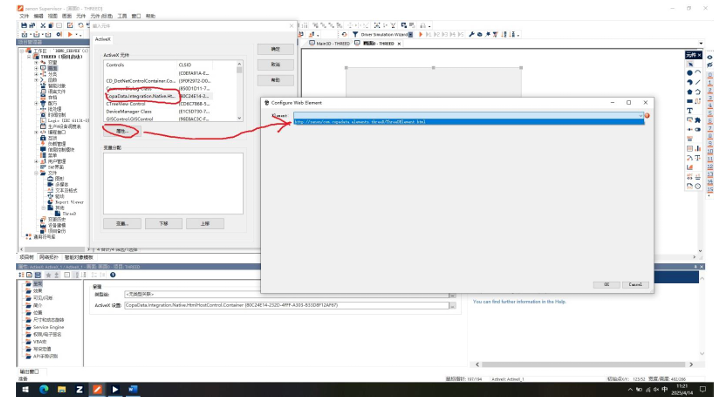

第三、选择Copadata,Integration.Native.HtmlHostControl.Container，点击属性会出现3D的配置环境窗口

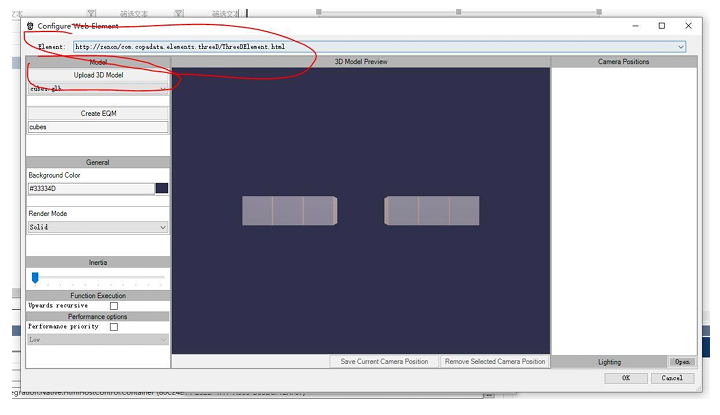

第四、如下图，做对应的选择，加载3D模型，模型加载后点击：Create EQM创 建设备模型

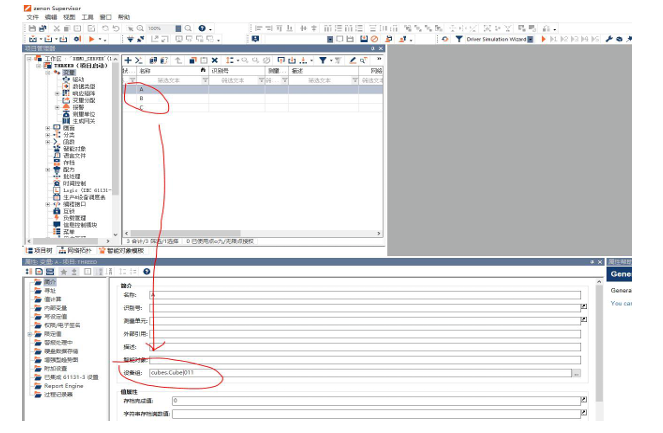

第五、3D模型的各个零部件可以关联变量和函数，事先需要将变量或函数关联到 对应的设备模型

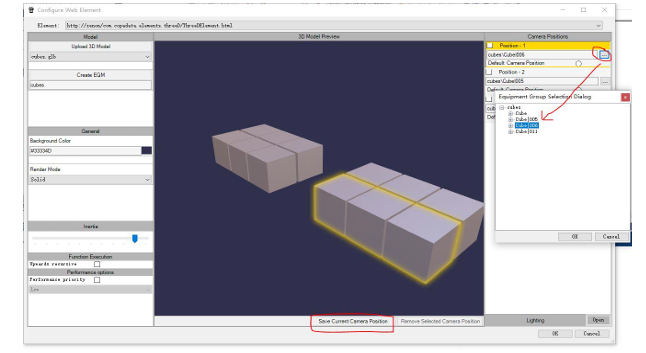

第六、将模型旋转到指定的位置后，点击下方的：Save Current Camera Postion 这是保存模型的镜头位置，点击Position-1的按钮可以关联已绑定变量或 函数的设备模型，这步操作即确定了模型的镜头位置同时也是绑定了变量 或函数。重复以上步骤可以创建不同的镜头位置和关联不同的变量或函数
GLB文件转换方法：
CAD文件（例如 DWG、DXF、STEP、IGES 等）通常不能直接导出为 GLB文件，因为CAD文件和GLB文件的用途及格式差异较大。CAD文件主要用于工程设计，包含精确的几何数据和元信息，而 GLB（基于glTF）是为实时渲染优化的3D模型格式，侧重于可视化和轻量化。然而，通过一些工具或工作流程，你可以实现从CAD到GLB 的转换。以下是具体分析和步骤：
直接导出GLB的可能性
• 大多数CAD软件不支持直接导出GLB：常见的CAD软件（如 AutoCAD、SolidWorks、CATIA、Fusion 360）原生导出的格式通常是 STEP、IGES、STL、OBJ、FBX 等，而 GLB 不是标准选项。
• 例外情况：某些CAD软件通过插件或特定版本可能支持glTF/GLB导出。例如：
◦Autodesk Fusion 360：通过安装glTF导出插件或使用第三方脚本，可以导出glTF/GLB。
◦Blender插件：一些CAD软件可以导出中间格式（如 FBX、OBJ），然后用Blender转换为GLB。
2. 转换CAD文件到GLB的通用工作流程要将CAD文件转换为 GLB，通常需要以下步骤：
步骤 1：将 CAD 文件导出为中间格式
• 从CAD软件中导出兼容的3D模型格式，例如：
◦ STL：适合简单几何，但不支持纹理或复杂材质。
◦ OBJ：支持几何和基本材质，适合可视化。
◦ FBX：支持几何、材质、动画，较为通用。
◦ STEP/IGES：保留工程精度，但需要进一步处理以优化为渲染格式。
• 具体操作：
◦ 在 AutoCAD 中：使用“导出”功能，选择STL或OBJ。
◦ 在 SolidWorks 中：保存为STL、OBJ或FBX。
◦ 在 Fusion 360 中：导出为FBX或OBJ。
步骤 2：导入中间格式到支持GLB的工具
• 使用以下工具导入中间格式文件并优化模型：
◦ Blender（免费）：
1 导入STL/OBJ/FBX文件。
2 优化模型（例如减少面数、添加纹理或材质）。
3 导出为 GLB（Blender 原生支持 glTF/GLB 导出）。
◦ Autodesk Maya/3ds Max：
1 导入FBX/OBJ。
2 使用glTF导出插件（如 Babylon.js 的 glTF 导出器）输出 GLB。
◦ Online Converters：
▪ 网站如 glTF Converter、AnyConv 或 Assimp 支持将 OBJ/FBX 转换为 GLB。
▪ 上传文件后直接转换，但可能丢失复杂材质或动画。
◦ Unity/Unreal Engine：
1 导入 FBX/OBJ。
2 调整模型后导出为 GLB（需要 glTF 插件）。
步骤 3：优化 GLB 文件（可选）
• CAD 模型通常面数较高，直接转换可能导致 GLB 文件过大，影响实时渲染。优化方法：
◦ 减少面数：在 Blender 中使用 Decimate 修饰器。
◦ 压缩纹理：确保纹理分辨率适合目标平台（例如 2K 或 1K）。
◦ 检查法线和 UV 贴图：确保模型在渲染时无错误。
3. 推荐工具和注意事项
• 推荐工具：
◦ Blender：免费、功能强大，适合从 CAD 到 GLB 的完整工作流程。
◦ Autodesk Fusion 360：如果你的 CAD 文件来自 Fusion 360，可以直接尝试 glTF 插件。
◦ glTF Pipeline：命令行工具，用于优化和转换 glTF/GLB 文件。
• 注意事项：
◦ 几何精度：CAD 文件可能包含过多细节，需简化以适应 GLB 的实时渲染需求。
◦ 材质丢失：STL 等格式不支持材质，需在 Blender 等工具中重新添加。
◦ 文件大小：GLB 适合轻量化，过复杂的 CAD 模型需大幅优化。
◦ 单位和比例：CAD 文件的单位（毫米/米）可能与 GLB 的渲染比例（通常以米为单位）不一致，导出时需调整。
4. 自动化或批量转换
• 如果需要批量转换 CAD 文件到 GLB，可以考虑：
◦ 脚本：使用 Blender 的 Python API 编写脚本，自动导入 STL/FBX 并导出 GLB。
◦ 专用工具：如 CAD Exchanger，支持多种 CAD 格式到 glTF/GLB 的转换（付费）。
◦ 云服务：一些平台（如 SimScale 或 Autodesk Forge）提供 API，可将 CAD 文件转换为 glTF/GLB。
5. 具体案例
假设你使用 AutoCAD：
1 在AutoCAD 中将模型导出为 STL 或 OBJ。
2 打开 Blender，导入 STL/OBJ 文件。
3 优化模型（减少面数、调整材质）。
4 在Blender中选择“文件 > 导出 > glTF 2.0”，选择 .glb 格式，导出即可。
总结
CAD 文件无法直接导出为 GLB，但通过导出中间格式（如 STL、OBJ、FBX）并借助工具（如 Blender、Fusion 360 插件或在线转换器），可以实现转换。Blender 是最灵活且免费的解决方案，推荐使用。如果你有具体的 CAD 软件或模型复杂度要求，请告诉我们为你提供更详细的指导
